隨著科技的不斷進步,很多行業都需要用到振動試驗臺進行振動試驗,以提前發現產品的可靠性和耐沖擊強度,所以選擇適合自身產品測試的振動試驗臺至關重要!下面劍喬小編就給大家介紹下振動試驗臺目前行業中的三大類別如下:
振動試驗臺可分為三類,即機械振動臺、電液振動臺、電動振動臺,這三種不同的振動試驗臺有各自的特點,其中:
1、電液振動臺:
電液振動臺的方法是用小電動振動臺驅動可控伺服閥,通過液壓振動傳動組件。這種振動臺可產生大量的激振力和位移,例如高達104kN的激振力,高達2.5m的位移,以及極低頻率下的大激振力。具有高激振力的液壓泵比具有類似推力的電動振動臺便宜。電液級的局限性在于其高頻功能較差,下限頻率較低,波形失真較大。雖然可以進行隨機振動,但隨機振動激勵力的有效值額定值只能是正弦波額定值的1/3。這種振動臺由于其大推力、大位移而可以補充電動振動臺,并且仍將在未來的振動實驗中發揮其影響,特別是在船舶和汽車工業中。
2、電動振動臺:
電動振動臺是當今最常用的振動設備。其頻率范圍寬,小振動臺頻率刻度為0~5000Hz,易于實現主動或手動控制;加速波形優越,隨機波發生得當;可以得到很大的加速度。產生振動臺驅動線圈的振動的方法是間接的和費力的。間接是間接地將放大器的電流輸入添加到驅動線圈。這種方法是振動篩的支流。感覺是交流電流進入實心線圈,然后通過該方法感測電流以在驅動線圈中產生電流??墒召M振動臺的驅動線圈不需要從電纜中引出,布局簡單,但振動臺絕對無效。

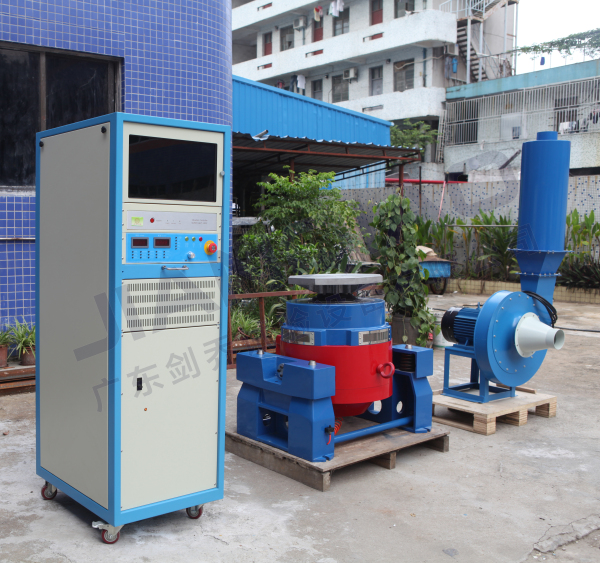

注:圖為(電動振動臺/垂直振動臺)
3、機械振動臺:
機械振動臺可分為兩種類型:不平衡重量和凸輪類型。因此,不平衡重量類型使重物扭轉時產生的向心力不平衡以激勵振動臺,并且激勵力與不平衡力矩和轉速的平方成比例。這種類型的振動臺可以產生正弦振動。它的布局簡單,成本低。但是,它只能在約5 Hz至100 Hz的頻率范圍內使用。最大位移為峰-峰值6 mm,最大加速度約為10 g。無法停止隨機振動。凸輪型振動臺可動部分的位移取決于凸輪的偏好和曲軸的臂長,并且激振力根據活動部門的質量而變化。當激振力大時,這種振動臺可以在低頻范圍內實現大的位移,例如100mm。但是,這種振動臺的頻率限于低頻,下限頻率為20Hz。最大加速度為3g,加速度波形非常失真。振動臺的特點是準確的數據,但價格低,通常超過20萬,并且花園要求非常嚴格。
