振動臺能不能滿足沖擊試驗條件請看下文!
根據《GB/T 2423.5-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗Ea和導則:沖擊》 的說法:
本試驗的目的是用來揭露機械弱點和(或)性能下降的情況,并且利用這些資料,結合有關規范,來決定樣品是否可以接收。在某些情況下,本沖擊試驗也可用來確定樣品的結構完好性,或作為質量控制的手段(A2章)。
本標準的沖擊不是用來模擬實際所遭受到的沖擊。可能的話,加于樣品的試驗嚴酷等級和沖擊脈沖波形應能模擬樣品將要經受到的實際運輸和工作環境的效應?;蛘撸绻囼?yàn)的目的是為了評價結構完好性,則應滿足設計要求(A2和A4章)。

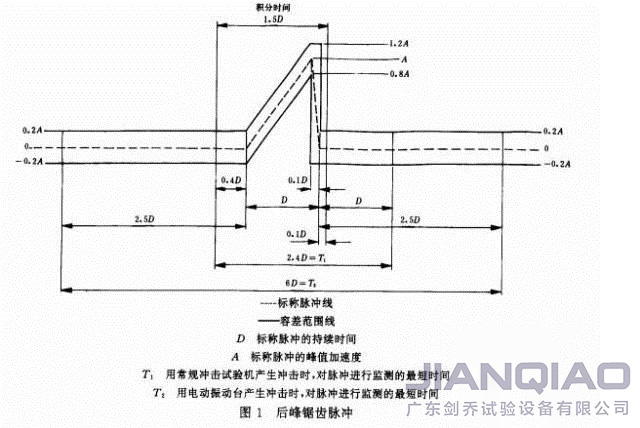

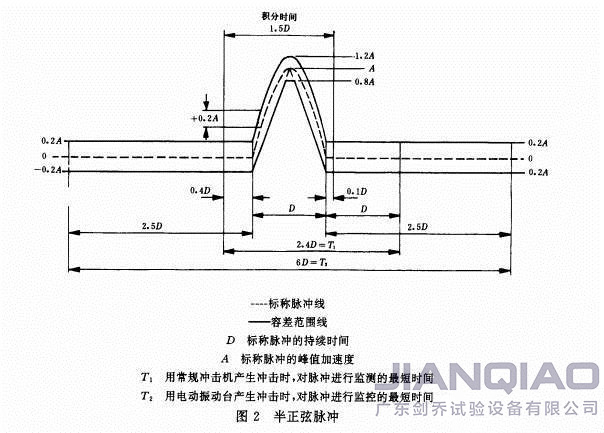

根據上述標準一般分為三種脈沖波形:后峰鋸齒波形脈沖、半正弦形脈沖、梯形脈沖
梯形脈沖能在較寬的頻譜上比半正弦形脈沖產生更高的響應。如果試驗的目的是為了模擬諸如空間探測器或衛星發射階段爆炸螺栓所引起的沖擊環境的效應,便可采用這種沖擊波形。
注:最常用的是半正弦形脈沖,梯形及沖基本上不用于元器件型樣品。后峰鋸齒形脈沖和梯形脈沖相比,具有更均勻的響應譜.
3、機械沖擊的嚴酷等級
(1)脈沖波類型
(2)峰值加速度
(3)標稱脈沖持續時間

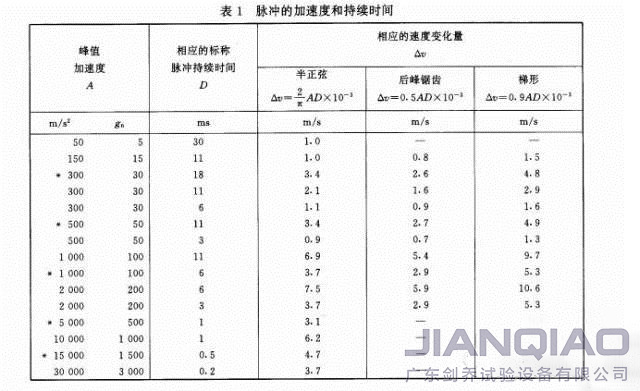

這些值該標準提供了一個速查表,可供查詢,如下:
4、電動振動臺相關控制參數(依具體型號設備指標而定)
(1)最大位移p-p(一般為25/40/51/60/76/100mm)
(2)最大沖擊激振力(一般以額定隨機/正弦激振力的2倍計,20噸以上的設備有廠家以3倍計)
(3)最大速度(振動臺的最大速度一般為2m/s,部分2.5m/s,而在進行經典沖擊時,系統的速度約是正弦速度的1.5倍)
(4)最大加速度(一般為250/350/500/730/750/800/850/900/1000m/s^2)
(5)支持沖擊波類型(一般都能滿足上述三種沖擊波脈沖類型)
5、評估現有振動臺能否滿足給定沖擊試驗條件
一般的條件會給出:脈沖波類型、峰值加速度、脈寬(脈沖持續時間)。
一般可以根據表1中的數據進行速查比對,大致可以評估出是否可以滿足。
如果仔細觀察表1和一般電動振動臺能力,300m/s^2以上峰值加速度,3m/s以上速度的沖擊試驗,基本上就不能考慮使用振動臺來做了。
