振動臺垂直方向轉水平方向注意事項和操作流程!
振動臺垂直方向轉水平方向注意事項和操作流程!

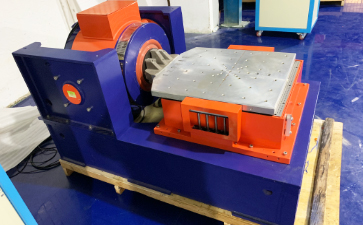

振動臺從水平向轉為垂直向相對簡單,而垂直方向轉為水平方向比較復雜,如果處理不好,將加劇導向系統的磨損,甚至?xí)さ絼?dòng)圈或者造成水平滑臺損壞,因此連接過程要非常小心。
經過查找一些資料并結合實際的操作,總結流程如下:
準備工作:垂直擴展臺面卸載,中心氣囊、隔振氣囊里空氣排空,墻板螺栓取下,準備好工具。
1、檢查動圈臺面:要求干凈,無雜物異物。
2、檢查牛頭:牛頭同水平滑臺和動圈臺面的連接處、所有緊固螺栓,要求沒有灰塵雜物,螺紋無損傷,無變形,如有損傷變形需要進行更換。
3、檢查水平滑臺:清理水平滑臺連接牛頭的螺栓和固定面,要求沒有灰塵雜物,螺紋無損傷,無變形,如有損傷變形需要進行更換。
4、安裝牛頭到動圈臺面:先不要緊固,要保證牛頭可以稍許滑動。
5、動圈轉向:現在很多臺子配備了電動轉臺系統,但是還有很不盡人意的地方,所以要特別小心,不能完全依賴電動轉臺系統,需要與手動相結合。電動轉臺不要一下轉到水平位移,建議將要到達水平位置時換手動,用手柄搖動臺體,這樣可以更加精細。調整到水平位置后,開啟功放,打開水平滑臺的液壓油泵,并檢查油壓,保證一定的油壓,保證水平滑臺可以輕松自由滑動。潤滑油的油質及油量也要同時注意觀察。
6、緊固牛頭與水平滑臺的連接:先緊固牛頭與水平滑臺連接部分的兩側的螺栓,再把中間其余的螺栓也堅固。
7、緊固牛頭與動圈臺面:先緊固上半部分的螺栓,并根據需要用手柄微調臺體的位置。然后松開牛頭與水平滑臺連接的螺栓。把臺體向垂直方向搖起,以便牛頭與動圈臺面下半部分的螺栓露出,并把這一部分的螺栓全部緊固。
8、再次緊固牛頭與水平滑臺:把臺體轉向至水平位置,再次與水平滑臺連接,先兩邊后中間依次將螺栓緊固。因?yàn)檫@個過程需兩次與水平滑臺連接,因此敢被人們稱作二次倒臺順序。
9、其它:如果是三綜合試驗,需要完成與試驗箱的連接。
10、測試:所有連接完成后,需要進行測試,0.5g/5-2000Hz,監控波形是否正常,核對一階共振。
