軌道交通車輛按照GB/T25119標準測試的項目及疑問解答!

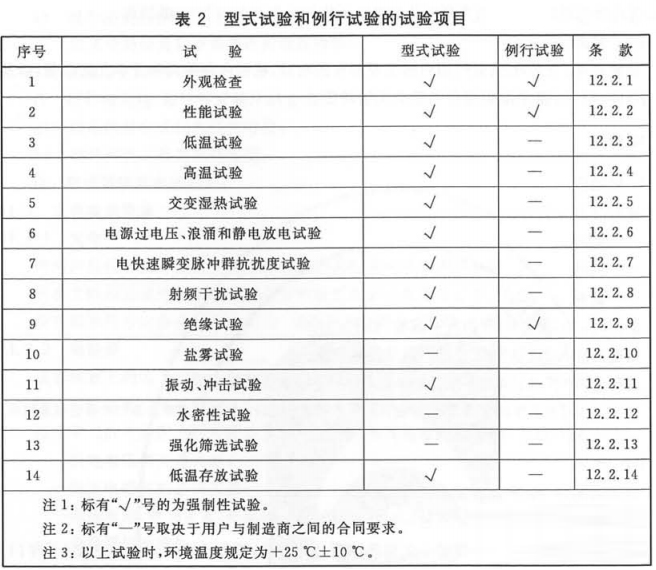

GB/T 25119-2010標準適用于軌道交通車輛上安裝的所有電子設備,如作用于控制、調節、保護、電源等電子配件上進行氣候環境試驗、力學環境試驗、絕緣試驗等試驗,具體如圖所示:
作為專注于模擬氣候環境和振動沖擊力學環境的大型研發生產型企業,廣東劍喬試驗設備有限公司(以下簡稱“劍喬儀器”),自1996年成立至今,已在行業深耕二十余年,于溫度、濕度、光照、鹽霧、沙塵、淋雨、高空、腐蝕性氣體等氣候環境模擬和振動、沖擊、碰撞力學環境的模擬檢測設備領域中在行業中品牌以及口碑都毋庸置疑,下面給大家詳細講解下GB/T 25119-2010型式試驗包括的測試內容,以及產品試驗中的相關問題和試驗順序!
一:GB/T25119-2010型式試驗包括以下試驗內容:
1、氣候和環境試驗:低溫試驗、高溫試驗、交變熱和濕度試驗、低溫貯存試驗、環境應力篩選等。
2、性能測試:斷電測試、電源波動測試。
3、電氣要求:電源過壓、電壓轉換。
4、電磁兼容性射頻干擾:射頻場感應傳導干擾抗擾度測試、傳導干擾測試、射頻電磁場輻射抗擾度測試、輻射干擾測試。
5、其他抗擾度:靜電放電、脈沖組、浪涌
6、絕緣測試:絕緣電阻測試、耐壓測試。
7、機械環境試驗:功能振動試驗、長壽命振動試驗、機械沖擊試驗。
二: 產品試驗中問題答疑:
1、高溫和低溫以及、低溫儲存、交變濕熱需要多長時間?
答:低溫2小時,高溫6小時10分鐘,濕熱交替48小時,不包括準備時間。
2、振動沖擊測試需要多長時間?
答:功能振動應在每個方向進行至少10分鐘,機械沖擊試驗應進行18次。
3、電磁兼容性測試需要測試多長時間?
答:測試可在2個工作日內完成。
4、是否需要對輻射干擾進行高頻測試?
答:不需要,可以測試頻率到1G就行!
三、如何進行測試順序?
1、若被測設備只有一臺,可以先進行電磁兼容類測試,然后進行絕緣電阻、耐壓、過電壓、斷電、電源波動試驗、高低溫、濕熱、振動、沖擊試驗。
2、若有2臺被測設備,可以一臺做電磁兼容試驗,另一臺做絕緣電阻、耐壓、過電壓、斷電、電源波動試驗、高低溫、濕熱、振動、沖擊試驗。
很多情況下電磁兼容試驗可能會出現不通過的情況,具備多臺被測設備,就不會影響進行其他的環境類的試驗。
