使用振動試驗臺做振動試驗前需要了解那些常識?
一、試驗前用戶需要注意下列事項如下:
1. 需要知道產品的重量和尺寸以便選擇適合的振動試驗臺,若產品尺寸比較大,重量比較重還需要做一個專門固定樣品的夾具,每個實驗室都有自身臺面的尺寸圖,按照圖紙設計一個任意形狀的夾具。要注意的是夾具的材質必須是剛性的,如槽鋼,航空鋁材都可以。
2. 振動試驗檢測的依據/檢測標準/自定義試驗條件,現行常見的振動試驗標準有:GB 2423,GJB 150A,GJB 360,GJB 548,GJB 4,GJB 367A,GB 25119 / IEC 61373 / GB 21563,GB 6587,GB 11287,GB 16806,QC 413,ISO 16750,GB 4857等。

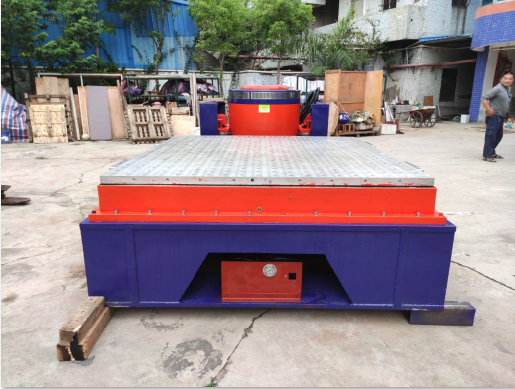

圖為:劍喬儀器廠家生產的 - 振動試驗臺
正弦振動標準主要包括:
GB/T2423.10-2008 電工電子產品環境試驗 第2部分: 試驗方法 試驗Fc: 振動(正弦)
IEC60068-2-6-2007 基本環境試驗規程.第2部分:試驗.第6節:試驗Fc:振動(正弦波)
ISO8318:2000 包裝.滿裝的運輸包裝和單元貨物.采用可變頻的正弦振動試驗
GB/T4857.10-2005 包裝 運輸包裝件基本試驗第10部分:正弦變頻振動試驗方法
隨機振動標準主要包括:
GB/T2423.56-2006 電工電子產品環境試驗 第2部分:試驗方法 試驗Fh:寬帶隨機振動(數字控制)和導則
IEC60068-2-64-2008 基本環境試驗規程.第2-64部分:試驗.試驗Fh:振動、寬帶隨機抽樣
ASTMD4728-2006 海運集裝箱隨機振動檢測的標準試驗方法
GB/T4857.23-2003 包裝 運輸包裝件 隨機振動試驗方法
3. 確定具體的振動試驗條件,選擇有的標準具體試驗條件就已知了,有的標準需要根據自身產品的使用環境進行選擇;
4. 一般情況下振動試驗的方向是三個方向,也有只需要做水平方向或只做垂直方向的;
5. 振動試驗屬于機械破壞性試驗,大多數情況下是不需要在通電狀態下做的,而有的振動試驗專門有功能性試驗就需要振動試驗過程中一直帶電振動,如GJB150A-2009螺旋槳式飛機振動和GB21563中的功能性振動試驗都是需要帶電試驗的。
6. 做為用戶需要知道振動試驗完成后如何判定,一般情況下只判定樣品外觀結構無損壞,螺釘無脫落等;若樣品振動試驗過程中和試驗后通電無異常可以寫上產品上電能正常工作。
實驗機構需要注意事項
1. 對用戶提出的振動試驗條件進行前期的驗證是否可以做,如GJB150A-2009中螺旋槳式飛機的振動試驗,需要提前和用戶溝通的信息有很多,需要通過大量的計算才能得出頻率和加速度譜密度,試驗時可以節省大量的時間;
2. 根據用戶提出的振動試驗參數準備好需要用到的傳感器,若是諧振搜索產品上也需要一個監測點;
3. 試驗前檢查振動試驗設備是否完好,傳感器線是否完好,試驗用的膠水,刀片,透明膠帶是否準備完好;
4. 檢查到樣的產品外觀是否完好,通電是否工作正常;
5. 按照操作規程規范使用振動試驗設備。
